Polyester Schaltschränke

Das MINIPOL SYSTEM-Gehäuse reduziert Ihre Zeit und senkt die Kosten:

  1. Sparen Sie individuelle Zeit und bieten Sie eine Bohrlochmaschine zum Öffnen von Löchern jeder Form an.
  2. Gehäusebestand verringern.
  3. Reduzieren Sie die Verdrahtungszeit und verbessern Sie die Arbeitseffizienz.
  4. Es ist billiger und haltbarer als Edelstahlgehäuse.
  5. Entwerfen Sie eine bequeme Bedienung, die für jede Umgebung verfügbar ist.
Menge :
Produktbeschreibung
Das MINIPOL SYSTEM-Gehäuse reduziert Ihre Zeit und senkt die Kosten:

  1. Sparen Sie individuelle Zeit und bieten Sie eine Bohrlochmaschine zum Öffnen von Löchern jeder Form an.
  2. Gehäusebestand verringern.
  3. Reduzieren Sie die Verdrahtungszeit und verbessern Sie die Arbeitseffizienz.
  4. Es ist billiger und haltbarer als Edelstahlgehäuse.
  5. Entwerfen Sie eine bequeme Bedienung, die für jede Umgebung verfügbar ist.
Produkteigenschaft

Besonderheit

MINIPOL-Serie ist ein glasfaserverstärktes Polyestergehäuse. Die MINIPOL-Serie mit einer großen Bandbreite an Gehäusemodulen aus Polyester entspricht IP 66. Diese Materialien erzielen hervorragende elektrische, mechanische und chemische Eigenschaften und verleihen dem MINIPOL-Gehäuse somit hervorragende Sicherheitseigenschaften sowie Vielseitigkeit und geringes Gewicht.

Das MINI POL-System besteht aus einer Reihe von Schränken für industrielle Anwendungen, bei denen Schutz, Sicherheit und einfache Montage erforderlich sind.

Das Sortiment besteht aus 7 Schrankgrößen mit Abmessungen von 300 mm. Höhe * 250 mm. Breite * 140 mm. Tiefe bis 800 mm. Höhe * 600 mm. Breite * 300 mm. Tiefe.
Verschiedene Gehäusemodule lassen sich auf Wunsch des Kunden miteinander verbinden um die gewünschte Größe zu erreichen.


Hohe Widerstandsfähigkeit gegen mechanische Einwirkungen, ähnlich wie Metallwerkstoffe

Selbstverlöschend, begrenzt die Brandausbreitung

Korrosionsbeständig gegen die wichtigsten Chemikalien, erfordert keine Wartung oder spezielle Endbearbeitung

Doppelte Isolierung für hervorragenden Berührungsschutz

Schutzart IP 65, mit hohem Grad

Einfach zu bearbeiten, erfordert keine Spezialwerkzeuge zum Bohren, Schneiden usw

Leicht, daher einfach zu montieren

Beständig gegen Witterungseinflüsse und unempfindlich gegenüber großen Außentemperaturschwankungen behalten ihre Eigenschaften ohne Änderung

Spezifikationen

Referenzstandards
IEC 60439-1 UNE EN 60439-1 Doppelt isoliert garantiert es dem Benutzer maximalen Schutz.
EN50298 Leergehäuse für NS-Anwendungen.
EN60529 Allgemeine Spezifikation. Schutzarten für Gehäuse.

Anwendungen

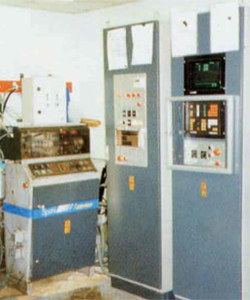

MINIPOL ist ein isoliertes Gehäusesystem für eine vollständige Palette von Verteilungsregelungs- und Steuerungsanwendungen.
Angewendet für Motorstart- und Stoppgerät. Angewendet für LV-Schutzgerät.
Angewendet zur Steuerung und zum Schutz der Wasserpumpe für Schwimmbadgeräte.
Angewendet für Pressmaschinengerät. Angewendet, um das Flüssigkeitssteuergerät zu regulieren. Angewandt auf die Steuerung des Geräts.



Qualität

Das MINIPOL SYSTEM ist eine neue Generation von Wandgehäusen aus glasfaserverstärktem Polyester. Sie sind das Ergebnis modernster Formtechniken, bei denen jedes Gehäuse eine einteilige Konstruktion ohne Verbindungen oder externe Schweißnähte ist - ein durch ein Patent geschütztes System - und einen Schutzgrad von IP-65/9 erreicht. Die Eigenschaften von Polyester selbst werden durch eine 30%ige Glasfasermischung verstärkt, wodurch eine hohe Widerstandsfähigkeit und mechanische Steifigkeit -Skala 9- bei einem Gewicht von ca. 1/3 der Abmessungen von Stahlblechgehäusen.

Wirtschaft

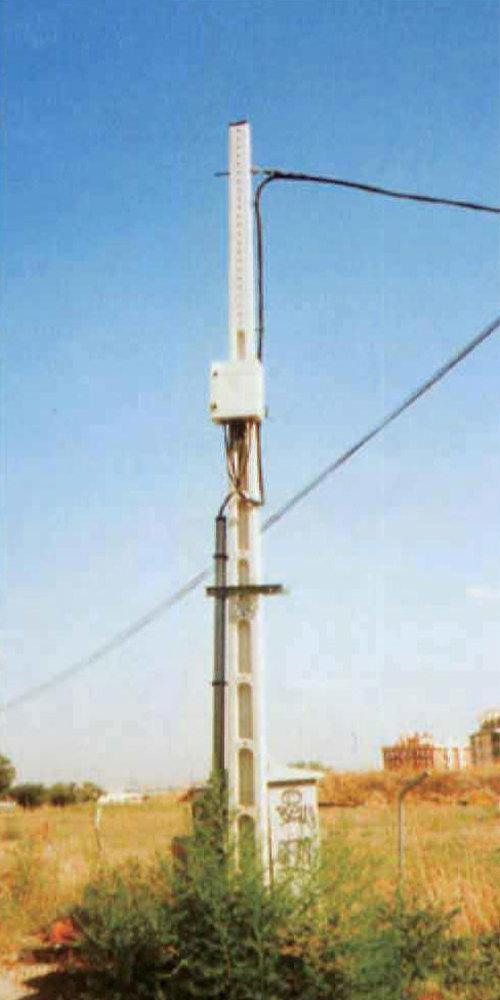

Das MINIPOL SYSTEM wurde speziell für die Aufbewahrung elektrischer und/oder elektronischer Geräte in all ihren Anwendungen entwickelt, bei denen Polyestergehäuse aufgrund von Korrosionsproblemen größere Vorteile gegenüber den herkömmlichen Stahlblechtypen bieten. Mit der neuen MINIPOL SYSTEM-Reihe ist es nun möglich, bei vergleichsweise geringem Mehrpreis gegenüber einem Stahlblechgehäuse ein hochkorrosionsbeständiges Gehäuse einzusetzen und dadurch langfristig bessere Ergebnisse zu erzielen. Besonders empfohlen für die Installation in allen Umgebungen, drinnen oder draußen, in denen Staub vorhanden ist. Feuchtigkeit, Vorhandensein von Säuren. Extreme Bedingungen wie Schnee, Eis, tropisches Klima usw. machen den Einsatz von Polyester vorteilhafter.

Leistung
Schnellbefestigungsführungen mit M6-Schrauben zur einfachen Profilmontage direkt an der Gehäuserückseite.
Geformte Wandhalterungen mit plattierten Schrauben ermöglichen einen Kabelabstand von 20 mm zwischen Schrank und Wand. Wandbefestigungsmöglichkeit variabel bis 45°.
Das Gehäuse kann so montiert werden, dass die Tür nach links oder rechts, nach oben oder unten geöffnet werden kann.
Austauschbares Schloss- und Schlüsselsystem erhältlich. Lieferumfang: DIN 3 mm Doppelbart mit abnehmbarem Schlüsselgriff.
Direkte Befestigung an der Wand, zugänglich auch bei montierter Montageplatte.
Sorgfältig durchdachtes Design für maximale Zugänglichkeit des Innenraums.
Geformte Säulen für die Befestigung von Zubehör an der Tür.
Geformtes Visier zum Schutz nach IP65.
Scharniere sind aus zamak5.

Typ MINIPOL-325 MINIPOL-43 MINIPOL-44 MINIPOL-54 MINIPOL-64 MINIPOL-65 MINIPOL-86
STANDARDBASISGEHÄUSE
Das Gehäuse wird mit allem Zubehör für die direkte Wandmontage geliefert.		 Abmessungen: Höhe × Breite × Tiefe Anzahl Schlösser/Schnäpper mit Schlüssel Gewicht (kg) Referenz 300×250×140 1 1,8 MN321 400×300×200 2 2,9 MN432 400×400×200 2 3,9 MN442 500×400×200 2 4,7 MN542 600×400×230 2 5,8 MN642 600×500×230 2 6,8 MN652 800x600x300 2MN863
BASISGEHÄUSE MIT FENSTER IN DER TÜR
Transparente Oberfläche von 3 mm Dicke. Feuerhemmend und UV-beständig.		 Abmessungen: transparente Oberfläche Referenz 200 × 95 MN321-V 280 × 140 MN432-V 280 × 220 MN442-V 380 × 220 MN542-V 480 × 220 MN642-V 480 × 320 MN652-V 680 × 420 MN863-V
MONTAGEPLATTEN
Zwei Arten von Montageplatten zur Auswahl. Die Lochplatte TELE QUICK ermöglicht die schnelle Befestigung von Schaltgeräten mit Käfigmuttern M4, M5 und M6.		 Abmessungen Polyester: 4 mm dicke Platte Metallic: 1,6 mm dicke Platte Verpackungseinheit 268×213 PBP-325 P-325 1 358×260 PBP-43 P-43 1 358×360 PBP-44 P-44 1 458×360 PBP-54 P-54 1 558×360 PBP-64 P-64 1 558×460 PBP-65 P-65 1 754×556 PBP-86 P-86 1
VERSTELLBARE INNENTÜR
Satz Befestigungswinkel für unterschiedliche Tiefen mit einer Innentür.		 Referenz Verpackungseinheit PID-43 1 PID-44 1 PID-54 1 PID-64 1 PID-65 1 PID-86 1

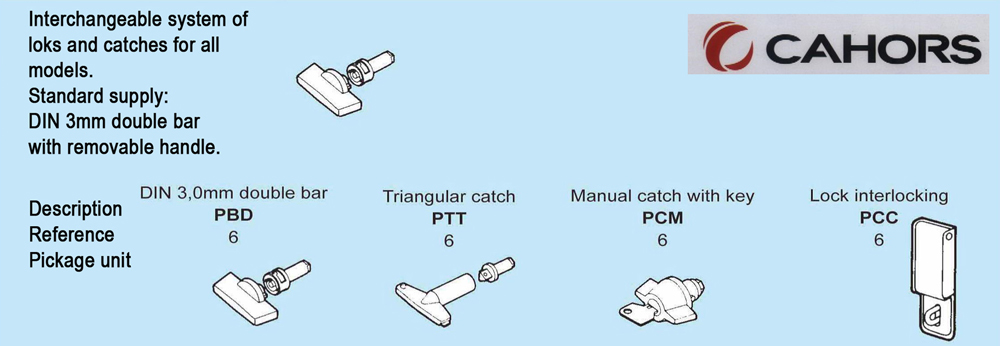

Schlösser & Verschlüsse

Dimensional

Referenz Typ A (mm) B C D E F G H ICH J K L M
06PF320001 MN 321 300 250 140 297 248 215 330 – – 115 220 75 35.5
06PF430001 MN 432 400 300 200 344 338 262 420 158 138 121 281 89.5 53
06PF440001 MN 442 400 400 200 444 338 362 420 158 138 221 281 89.5 53
06PF540001 MN 542 500 400 200 444 438 362 520 158 138 221 381 89.5 53
06PF640001 MN 642 600 400 230 444 538 362 620 187 167 221 481 89.5 53
06PF650001 MN 652 600 500 230 544 538 462 620 187 167 321 481 89.5 53
06PF680001 MN 683 600 800 300 816 558 734 640 257 237 621 481 89.5 53
06PF860001 MN 863 800 600 300 640 734 558 816 257 237 421 681 89.5 53



Merkmale des Rohmaterials

Die Schränke sind aus halogenfreiem, glasfaserverstärktem Polyester heißgepresst und haben eine graue Farbe von RAL 7035.
Dieses Material führt zu einem sehr leistungsstarken Gehäuse, wie in den folgenden Merkmalen angegeben.
MP433CC 1000 x 750 x 300
MP434CC 1000 x 750 x 420
